آموزش تعمیر برد اینورتر و درایو؛ از عیب‌یابی تا بازار کار

در این راهنما به شما آموزش می‌دهیم چگونه برد معیوب را شناسایی و تعمیر کنید، چه ابزارهایی لازم دارید و چگونه وارد بازار کار تعمیرکار درایو و اینورتر شوید.

اینورتر و درایو چه تفاوتی دارند؟

1. بسیاری افراد اینورتر و درایو را به‌جای هم استفاده می‌کنند؛ اما این دو تفاوت‌هایی دارند:
   اینورتر فقط برق مستقیم (DC) را به برق متناوب (AC) تبدیل می‌کند.
2. درایو (Drive) علاوه بر این تبدیل، ولتاژ و فرکانس را کنترل می‌کند تا موتور با سرعت مشخصی بچرخد.
3. در صنعت، اصطلاح «درایو» معمولاً به VFD یا Variable Frequency Drive اطلاق می‌شود که در واقع یک سیستم اینورتر پیشرفته است.

چرا برد اینورتر خراب می‌شود؟

در فرآیند تعمیرات درایو و اینورتر، اولین قدم شناخت دلایل خرابی است. از جمله:
نوسان برق و شوک الکتریکی

• ورود گردوغبار یا رطوبت به داخل تابلو برق
• استفاده مداوم در بار بیش از حد
• فرسودگی خازن‌ها، IGBTها یا ماسفت‌ها
• خطای اپراتوری یا نصب اشتباه

آموزش تعمیرات درایو و اینورتر؛ مرحله به مرحله

1. بررسی چشمی و تست اولیه

با نور مناسب و ذره‌بین برد را بررسی کنید:

• تغییر رنگ، شکستگی، یا بادکردگی خازن‌ها
• سوختن مسیرهای مسی یا فیوزها
• ذوب شدن ترانزیستورها یا آی‌سی‌ها

2. اندازه‌گیری ولتاژها

با مولتی‌متر دیجیتال، ولتاژ ورودی، خروجی، و بخش تغذیه را بررسی کنید. اگر ولتاژ تأمین نمی‌شود، ممکن است فیوز یا بخش تغذیه سوخته باشد.

3. بررسی آی‌سی PWM و IGBT

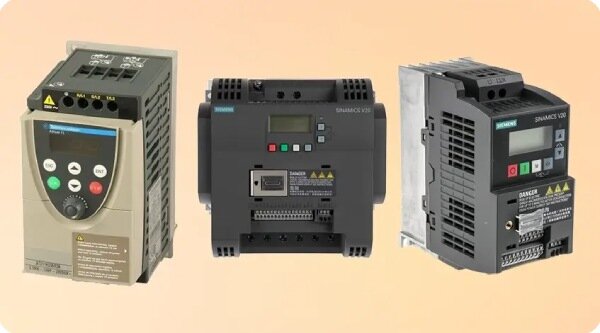

در این مرحله باید عملکرد سیگنال PWM، درایور گیت، و آی‌سی کنترل را بررسی کنید. در بردهای اینورتر صنعتی مثل دلتا، زیمنس، یا ال‌جی، آی‌سی کنترل نقش حیاتی در راه‌اندازی موتور دارد.

4. تست عملکرد خازن‌ها و مقاومت‌ها

استفاده از مولتی‌متر پیشرفته یا تستر ESR برای بررسی وضعیت خازن‌ها و مقاومت‌های مشکوک الزامی است.

ابزارهای مورد نیاز برای تعمیر درایو و اینورتر

1. مولتی‌متر دیجیتال با امکان تست دیود و فرکانس
2. هیتر و هویه حرفه‌ای با قابلیت کنترل دما
3. منبع تغذیه متغیر DC
4. تینر مخصوص برد و فرچه
5. لوپ و ذره‌بین
6. لاجیک پروب یا اسیلوسکوپ برای تحلیل سیگنال

انواع خطاهای رایج در درایو و اینورتر

چگونه درایو جدید بسازیم؟ (ویژه تعمیرکاران حرفه‌ای)

یکی از سؤالات پرتکرار: آیا می‌توان به‌جای خرید درایو جدید، آن را ساخت؟
پاسخ: بله، اما نیاز به دانش عمیق الکترونیک و طراحی مدار دارد.
ساخت یک درایو ساده سه‌فاز شامل موارد زیر است:

1. تبدیل AC به DC با پل دیود
2. فیلتر خازنی بزرگ برای تثبیت جریان
3. مدار تولید PWM با آی‌سی مانند TL494 یا میکروکنترلر
4. استفاده از ماسفت یا IGBT برای کلیدزنی خروجی
5. درایور گیت مانند IR2110 برای راه‌اندازی ترانزیستورها

نکته: اگر قصد ساخت دارید، توصیه می‌شود از کیت‌های آماده آموزشی شروع کنید.

جمع‌بندی
فرقی نمی‌کند تازه‌کار باشید یا تعمیرکار با تجربه، آموزش تعمیرات درایو و اینورتر یک مهارت استراتژیک برای آینده شغلی شماست. با یادگیری قدم‌به‌قدم و تمرین مداوم، می‌توانید به یک متخصص پرتقاضا در بازار تبدیل شوید. فراموش نکنید که حتی ساخت درایو جدید هم با تلاش و دانش تخصصی، ممکن خواهد شد.
