هر کدام از شیرهای کشویی و پروانه ای؛ مزایا، ویژگی‌ها و کاربردهای خاص خود را دارند که در انتخاب مناسب آن‌ها تأثیرگذار است. در این مقاله، به بررسی ۷ تفاوت کلیدی بین شیر پروانه‌ای و شیر کشویی می‌پردازیم.

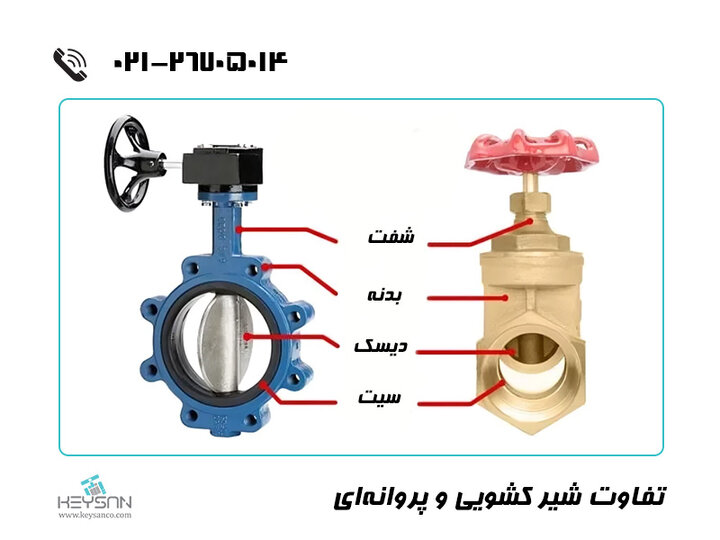

تعریف و ساختار

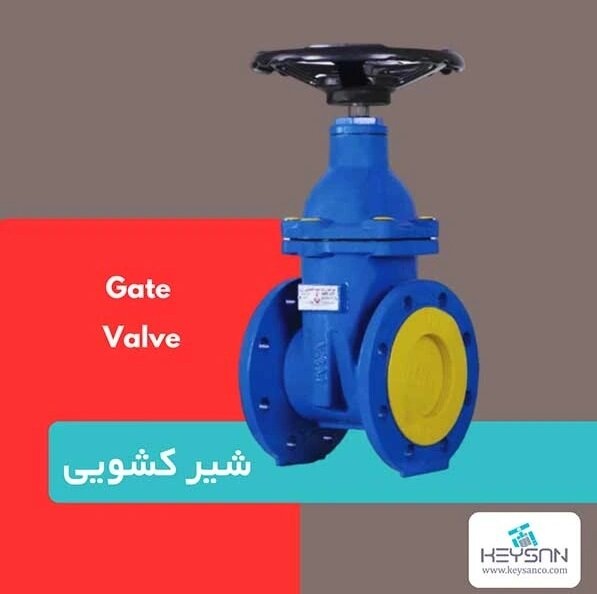

ساختار شیر کشویی:
شیر کشویی (Gate Valve) به طور عمده برای قطع و وصل کامل جریان استفاده می‌شود. این شیر دارای یک دیسک یا دروازه است که به صورت عمودی حرکت می‌کند و می‌تواند به طور کامل مسیر جریان را باز یا بسته کند. معمولاً از مواد مختلفی مانند فولاد کربنی، استنلس استیل و چدن برای ساخت این شیرها استفاده می‌شود. دیسک در شیر کشویی با حرکت خطی به سمت بالا و پایین حرکت می‌کند و این مکانیسم اجازه می‌دهد تا شیر به طور کامل باز یا بسته شود، اما برای کنترل دقیق جریان مناسب نیست.

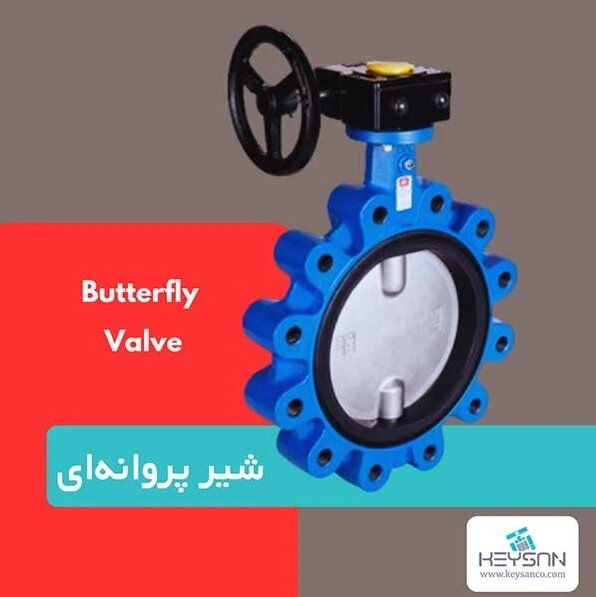

ساختار شیر پروانه :
شیر پروانه‌ای (Butterfly Valve) از یک دیسک چرخشی برای کنترل جریان سیال استفاده می‌کند. این شیر معمولاً در کاربردهایی با فشار و دمای متوسط استفاده می‌شود و به دلیل طراحی فشرده‌اش، وزن کمتری نسبت به شیر کشویی دارد. دیسک در شیر پروانه‌ای به صورت چرخشی حول یک محور مرکزی حرکت می‌کند و می‌تواند در زوایای مختلف قرار گیرد، به این معنی که شیر می‌تواند به صورت نیمه باز نیز عمل کند.
شیر پروانه‌ای از خانواده شیرهای ربع گرد محسوب می‌شود. این بدان معناست که با چرخش 90 درجه‌ای محرک، می‌توان شیر را به صورت کامل باز یا بسته کرد. در هنگام باز بودن شیر، دیسک پروانه‌ای در مسیر جریان سیال قرار دارد، حتی اگر شیر به‌طور کامل باز باشد. به نقل از سایت keysanco.com
تفاوت در مکانیسم عملکرد
مکانیسم عملکرد شیر کشویی:
دیسک به صورت عمودی حرکت می‌کند و می‌تواند به طور کامل مسیر جریان را باز یا بسته کند. زمان باز و بسته شدن شیر کشویی نسبت به شیر پروانه‌ای بیشتر است و این موضوع می‌تواند در برخی کاربردها مشکل‌ساز باشد.
مکانیسم عملکرد شیر پروانه ای:
دیسک به صورت چرخشی حرکت می‌کند و می‌تواند در حالت‌های نیمه باز یا بسته قرار گیرد. این شیر به سرعت باز و بسته می‌شود و برای کنترل جریان‌های متغیر بسیار مناسب است.
تفاوت کاربرد
کاربرد شیر کشویی:
شیر کشویی معمولاً در سیستم‌هایی که نیاز به قطع و وصل کامل جریان دارند، مانند خطوط آب‌رسانی و سیستم‌های فاضلاب استفاده می‌شود. این شیرها برای کاربردهایی که تحت فشار بالا قرار دارند، بسیار مناسب هستند.
کاربرد شیر پروانه ای:
شیر پروانه‌ای به دلیل طراحی فشرده و وزن سبک، در سیستم‌های لوله‌کشی با فشار کم تا متوسط، از جمله در صنایع شیمیایی، نفت و گاز و تأسیسات آب و فاضلاب استفاده می‌شود. این شیرها به دلیل قابلیت کنترل جریان، در شرایطی که نیاز به تنظیم دقیق جریان وجود دارد، کاربرد دارند.
تفاوت انتقال و تخلیه سیال
انتقال سیال شیر کشویی:
به دلیل طراحی خاص خود، می‌تواند سیالات را به طور کامل تخلیه کند و از این نظر عملکرد بهتری دارد. این شیرها معمولاً برای انتقال سیالات با ویسکوزیته بالا و حاوی ذرات معلق مناسب هستند.
انتقال سیال شیر پروانه ای:
به دلیل ساختار دیسک، ممکن است مقداری سیال در مسیر باقی بماند و این موضوع می‌تواند در سیستم‌هایی که نیاز به تخلیه کامل دارند، مشکل‌ساز باشد. این شیرها معمولاً برای سیالات تمیز و با ویسکوزیته پایین مناسب‌تر هستند.
تفاوت قیمت و نصب
قیمت و نصب شیر کشویی:
شیرهای کشویی معمولاً به دلیل اندازه بزرگتر و مواد بیشتری که برای تولید آن‌ها استفاده می‌شود، هزینه بیشتری دارند. این شیرها نیاز به نصب دقیق‌تری دارند و ممکن است فضای بیشتری را اشغال کنند.
قیمت و نصب شیر پروانه ای:
شیرهای پروانه‌ای به دلیل طراحی فشرده و وزن کمتر، معمولاً هزینه کمتری دارند و می‌توانند در فضاهای محدود به راحتی نصب شوند. این موضوع به کاهش هزینه‌های کلی پروژه کمک می‌کند.
نحوه آب‌بندی
آب بندی شیر کشویی
در شیر کشویی به دلیل طراحی هم‌مرکز، معمولاً از لاستیک برای آب‌بندی استفاده می‌شود که می‌تواند در برابر فشارهای بالا مقاومت کند.
آب بندی شیر پروانه ای
شیر پروانه‌ای: در مدل‌های بیرون از مرکز، نیاز به استفاده از اتصال فلز به فلز برای آب‌بندی وجود دارد. این نوع آب‌بندی می‌تواند در برابر فشارهای بالا و دماهای متغیر عملکرد مناسبی داشته باشد.
تفاوت در تعمیر و نگهداری
تعمیر و نگهداری شیر کشویی
تعمیر و نگهداری این شیرها معمولاً پیچیده‌تر است و نیاز به دقت بیشتری دارد. در صورت خرابی دیسک، تعویض آن ممکن است به زمان و هزینه بیشتری نیاز داشته باشد.
تعمیر و نگهداری شیر پروانه ای
تعمیر و نگهداری شیر پروانه‌ای به مراتب آسان‌تر است و در بسیاری از موارد، تعویض دیسک یا واشر می‌تواند به سادگی انجام شود. این ویژگی به کاهش زمان خرابی و افزایش بهره‌وری سیستم کمک می‌کند
جدول مزایا و معایب شیر پروانه ای و شیر کشویی
| نوع شیر | مزایا | معایب |
|---|---|---|
| شیر کشویی (Gate Valve) | - عملکرد بهتر تحت فشار - دوام بیشتر و سایش کمتر - مناسب برای قطع و وصل کامل جریان - افت فشار کمتر در هنگام آزادسازی |
- بزرگتر و سنگین‌تر - هزینه معمولاً بالاتر - زمان بیشتری برای باز و بسته شدن نیاز دارد |
| شیر پروانه‌ای (Butterfly Valve) | - هزینه کمتر - اندازه کوچکتر و فشرده‌تر - سرعت عمل بالا در باز و بسته شدن - مناسب برای کنترل دقیق جریان |
- دچار نوسانات فشار بیشتر می‌شود - نرخ سایش بالاتر - طراحی اولیه برای جریان‌های با سرعت بالا مناسب نیست |
جمع بندی
برای خرید شیرآلات پروانه ای و کشویی، باید به نکاتی مثل نوع شیر، جنس بدنه، میزان تحمل فشار و دما، اندازه، نوع اتصال، استانداردهای کیفی، آسانی تعمیرات، قیمت، اعتبار فروشنده و گارانتی محصول دقت کنید. این موارد به شما کمک می‌کنند شیرآلاتی با کارایی و ایمنی بالا انتخاب کنید. همچنین، خرید از تامین‌کنندگان معتبر مانند هایپر تجهیزات صنعتی کیسان (https://keysanco.com)، تضمین‌کننده کیفیت محصول و خدمات پشتیبانی مناسب است.
